Ремкомплект RODVIG-4011552 для ремонта насосов охлаждения 3649429, 4012144 и 4012143

Собственная разработка РОДВИГ для профессионального восстановления насосов с полным циклом технического контроля.

Ремкомплект RODVIG-4011552 используется для ремонта насосов охлаждения 3649429, 4012144 и 4012143. После восстановления собранный насос проходит обязательные проверки и стендовые испытания.

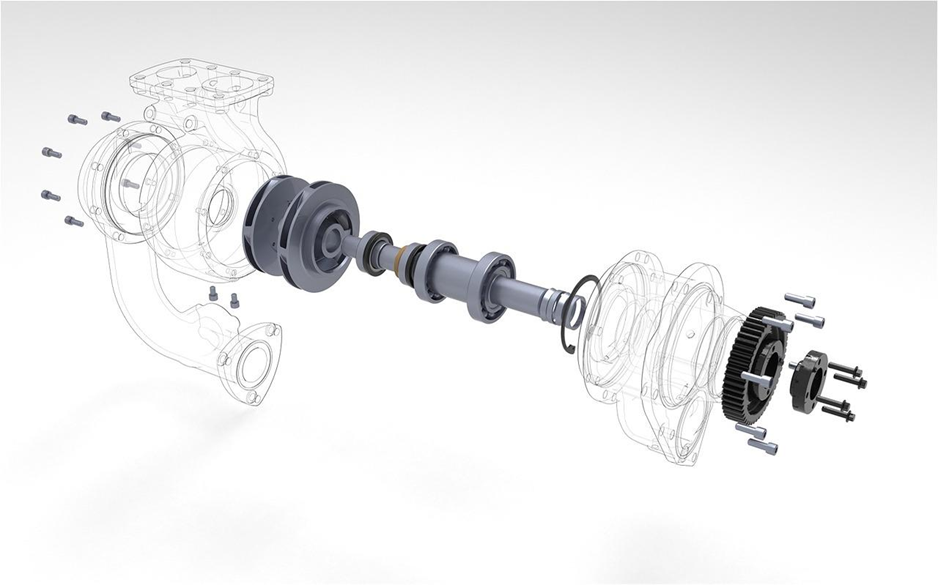

Рис. 1. Насос охлаждения в разобранном виде: корпус, вал, рабочее колесо, подшипниковые и уплотнительные узлы.

Что такое ремкомплект RODVIG-4011552

RODVIG-4011552 — комплект деталей, разработанный РОДВИГ для профессионального ремонта насоса охлаждения. Он применяется после разборки, очистки и дефектации узла, когда основные детали насоса признаны ремонтопригодными.

Ремкомплект не является насосом в сборе. Его задача — обеспечить качественное восстановление узла с заменой предусмотренных технологией компонентов. Детали самого насоса используются повторно только после контроля состояния и подтверждения допустимых размеров.

Для каких насосов применяется RODVIG-4011552

В технологии ремонта РОДВИГ ремкомплект RODVIG-4011552 используется для следующих насосов охлаждения:

3649429;
4012144;
4012143.

Эти насосы обеспечивают циркуляцию охлаждающей жидкости и поддержание расчетного теплового режима двигателя. Остановка насоса, утечка или ухудшение циркуляции могут привести к перегреву оборудования и внеплановому простою.

Важно: указанные номера применяются в каталожной системе Cummins. Точную совместимость необходимо подтверждать по серийному номеру двигателя или установки (ESN), номеру фактически установленного насоса и истории его замен. Подбор только по модели двигателя или фотографии недостаточен.

Почему для ремонта недостаточно заменить отдельные детали

Насос охлаждения работает во вращении, под нагрузкой и в постоянном контакте с охлаждающей жидкостью. Даже новый комплект уплотнений не обеспечит надежный результат, если изношены посадочные поверхности, вал, рабочее колесо, подшипниковые узлы или корпус.

Поэтому профессиональный ремонт — это не только монтаж ремкомплекта. Он включает оценку ремонтопригодности, контроль геометрии, восстановительные операции, правильную сборку и обязательные испытания готового насоса.

Полный цикл проверки продукции РОДВИГ

Продукция проходит все этапы проверки, предусмотренные технологией. Дефектоскопия и измерения выполняются для деталей ремонтируемого насоса, которые планируется использовать повторно. Компоненты ремкомплекта проходят входной и размерный контроль. Гидравлические и динамические испытания проводятся на собранном насосе.

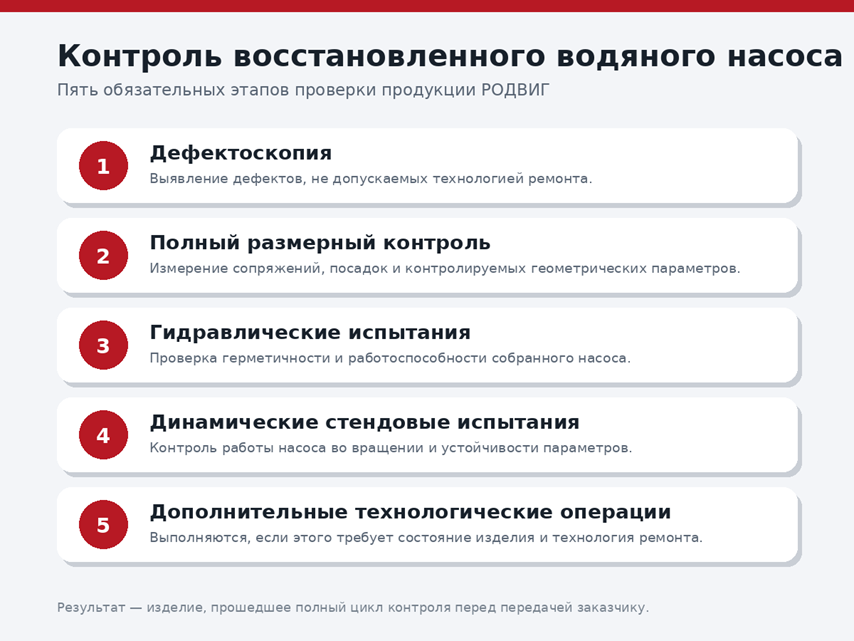

Рис. 2. Пять этапов контроля восстановленного насоса охлаждения.

1. Дефектоскопия

После разборки и очистки проверяются корпусные, вращающиеся и другие ответственные детали. Цель контроля — выявить трещины, повреждения и иные недопустимые дефекты.

2. Полный размерный контроль

Выполняются все измерения, предусмотренные технологией ремонта: контролируются посадочные места, сопряжения, геометрические параметры и рабочие поверхности. По результатам принимается решение о повторном использовании, восстановлении или замене детали.

3. Гидравлические испытания

Собранный насос проверяется на герметичность и работоспособность гидравлической части. Контролируется отсутствие недопустимых утечек через корпусные соединения и уплотнительные узлы.

4. Динамические стендовые испытания

Насос испытывается во вращении. Проверяются устойчивость работы, отсутствие недопустимого шума, вибрации, утечек и перегрева подшипниковых узлов.

5. Дополнительные операции по технологии

При необходимости в технологический маршрут включаются повторные измерения, восстановительные операции, балансировка вращающихся элементов или повторные стендовые испытания.

Насос передается заказчику только после завершения обязательных операций и получения приемочного результата на каждом этапе.

Как подобрать RODVIG-4011552

Для технически корректного подбора и расчета ремонта необходимо:

сообщить ESN — серийный номер двигателя или установки;
указать номер установленного насоса: 3649429, 4012144 или 4012143;
описать признаки неисправности;
предоставить сведения о наработке и предыдущих ремонтах;
согласовать комплектность поставки и технологию восстановления.

Что получает заказчик

разборку, очистку и дефектацию насоса;
полный контроль размеров ремонтируемых деталей;
замену компонентов по технологии;
сборку с контролем качества;
гидравлические и динамические стендовые испытания;
приемку изделия по результатам полного цикла проверки.

Часто задаваемые вопросы

RODVIG-4011552 — это новый насос?

Нет. Это ремонтный комплект собственной разработки РОДВИГ для восстановления ремонтопригодного насоса.

Для каких насосов подходит ремкомплект?

Для насосов охлаждения 3649429, 4012144 и 4012143. Применяемость подтверждается по ESN и номеру установленного насоса.

Можно ли подобрать комплект только по модели двигателя?

Нет. Необходима проверка по ESN, фактически установленному насосу и истории замен.

Почему после ремонта нужны два вида испытаний?

Гидравлическое испытание подтверждает герметичность, а динамическое — работу насоса во вращении.

Что происходит, если деталь не проходит контроль?

Она направляется на восстановление, заменяется или выбраковывается.

Если дефект выходит за рамки ремкомплекта

Износ может затронуть рабочее колесо, вал, втулки или корпус насоса. РОДВИГ освоил производство основных деталей этих насосов и поддерживает их в постоянном складском запасе.

Не только ремонт: новый насос RODVIG-4012143

РОДВИГ разработал и поставляет новый насос охлаждения RODVIG-4012143 собственного полного цикла изготовления.

Доступны два решения:

ремонт установленного насоса с применением RODVIG-4011552;
поставка нового насоса охлаждения RODVIG-4012143.

Чтобы подобрать оптимальное решение, сообщите ESN, номер установленного насоса, характер неисправности и требуемый срок поставки.
